HydraLink—適用工程師、研究人員和愛好者 - 易用型汽車乙太網介面

創提科技
2025/03/10

分享到

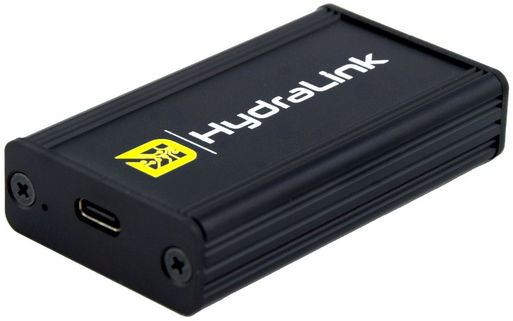

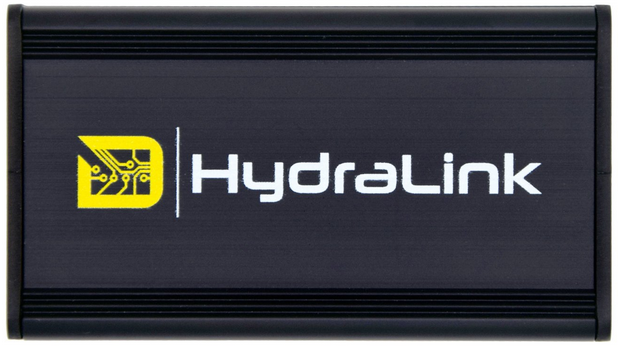

HydraLink是一款精巧、具成本效益且高效能的 USB 至車用乙太網路介面,其設計目的是讓每個人都能輕鬆存取車用網路。隨著汽車產業從傳統的 CAN 系統過渡到 BroadR-Reach 等先進的車用乙太網路,HydraLink 無縫地促進了這一轉變。它透過單一雙絞線對,同時支援 100BASE-T1 和 1000BASE-T1 標準,為診斷、測試和高效原型開發提供可靠的解決方案,而無需笨重的媒體轉換器或外部電源供應。




HydraLink以開放式系統為設計理念,與 macOS、Linux 和 Windows 完全相容。其所有驅動程式皆為開放原始碼,可提高透明度並鼓勵社群合作。透過消除與現代汽車乙太網路介面的複雜性,HydraLink 成為汽車工程師、安全研究人員、汽車駭客、改裝商和汽車領域製造商的理想工具。


诊断、模拟和测试




HydraLink可滿足汽車和嵌入式系統領域的多種需求。它可實現即時診斷、模擬應用以及以最小延遲進行快速資料交換。HydraLink 是專業人士和愛好者的理想選擇,它簡化了與現代汽車乙太網路連接的複雜性。其隨插即用的設計和跨平台相容性,讓使用者可以專注於創新,而無需繁瑣的硬體設定。它在下列使用個案中表現優異:

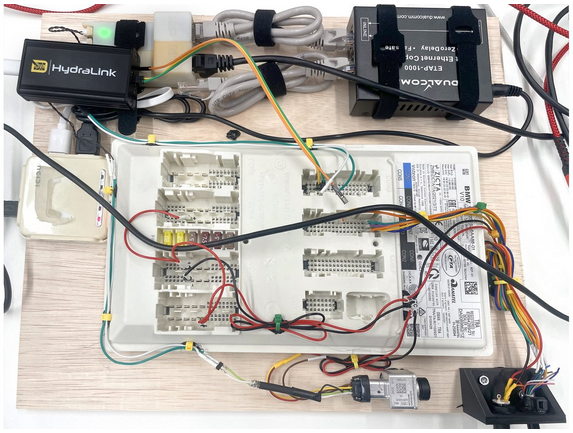

在工作台環境中使用ECU

在受控的實驗室或開發工作台設置中,HydraLink 可讓工程師將其主機電腦、診斷設備或測試系統直接連接到透過汽車乙太網路進行通訊的電子控制單元 (ECU)。透過提供穩定、基於標準的乙太網路介面,HydraLink 可與外部診斷或資料記錄軟體攜手合作。此設定可讓開發人員在可重複的條件下執行參數調整、韌體更新和網路行為監控,加速早期階段的整合與驗證流程。

連接至車輛內部的ECU

除了實驗室環境之外,HydraLink 還可以直接部署在車輛網路內部,以便進行實際分析。當連接到執行適當軟體公用程式的筆記型電腦或測試電腦時,HydraLink 可實現現場監控即時資料交換,提供即時診斷的通道,並支援直接檢測 ECU 在動態操作條件下的行為。這對於驗證新整合的系統在實際道路情況下是否能維持正確可靠的通訊尤為重要。

汽車乙太網介面的滲透測試與評估

現代車輛面臨不斷演進的網路安全挑戰,而測試其彈性需要精確的硬體存取乙太網域。透過與專門的安全測試軟體連接,HydraLink 可讓滲透測試人員在外部軟體堆疊的控制下,擷取和分析流量、注入精心製作的訊框,並執行重播攻擊。這個連接網路的硬體級橋樑可協助測試人員找出漏洞,並驗證入侵偵測系統的效能,確保故障不會釋放到生產環境中。

截取和檢查流量

開發人員經常需要檢測 ECU 之間的流量,以進行進階診斷程序,而無需中斷其通訊。工程師可以使用兩個搭配外部中間人或封包處理軟體的 HydraLink 裝置,以透明的方式截取資料訊框、記錄流量以進行詳細分析,並實施受控的訊息修改。無論是追蹤令人沮喪的間歇性故障,或是驗證通訊協定的一致性,HydraLink 都可以做到。


功能與規格




    • 汽車乙太網速度:100/1000 Mbit/s,全雙工

    • USB介面:USB 3.0 Gen 1 Type-C

    • 供應電壓:透過USB介面提供5V電壓(無需外部電源)

    • 工作溫度範圍:0°C到+70°C

    • LED指示燈:連結活動和連結速度

    • 尺寸(長×寬×高):74×41×16公釐(2.91x1.61x0.63英吋)

    • 重量:55克(1.94盎司)

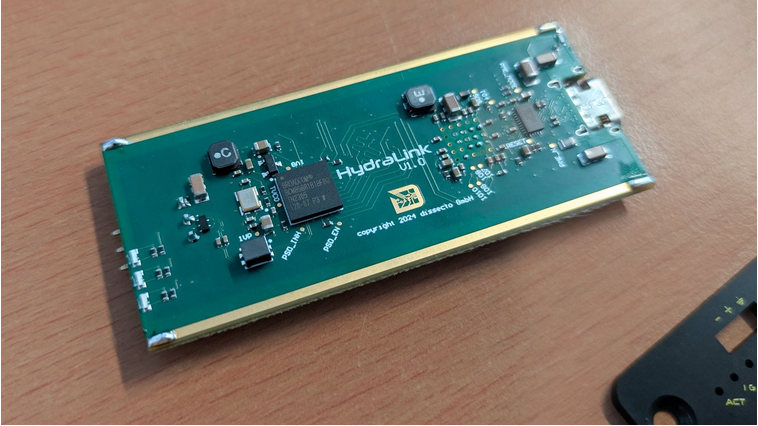

開放原始碼

由於晶片製造商提供了一些專屬資訊,Hydralink 的開放程度已達到我們所能做到的最高水準。我們會在活動結束後,製作一份經過刪節的示意圖和物料清單。我們的軟體和核心模組已經可以在 GitHub 頁面上找到。


對本專案有興趣?

您可以在本頁頂部註冊,以便在活動開始時收到通知,並接收其他最新資訊。我們只發送有用的資訊,您可以隨時取消訂閱。

若您想瞭解更多資訊,歡迎您隨時與創提科技聯絡:info@trinitytec.net。
